Изглед отпред

A: Операционен панел

Използвайте за промяна на настройките на принтера или за работа с него. Отваря се автоматично преди стартиране на печатането.

• Операционен панел

B: Стъкло

Заредете оригинал тук.

C: Капак за документи

Отворете, за да заредите оригинал върху стъклото.

D: Касета

Заредете обикновена хартия с размер A4, B5, A5 или Letter в касетата и я поставете в принтера.

• Зареждане на хартия в касетата

E: Водачи за хартия

Подравнете с дясната/лявата/предната страна на топчето хартия.

F: Капак на касетата

Свалете, за да заредите хартия в касетата.

G: Изходна тава за хартия

Излиза автоматично, когато принтерът започва да печата. Отпечатаният лист се изважда.

H: Изходна подложка за хартия

Разгънете за поемане на извадените листове.

I: Гнездо за карти

Поставете карта с памет.

• Преди да поставите карта с памет

J: Лампа Достъп (Access)

Свети или мига, за да обозначи състоянието на картата с памет.

• Поставяне на карта с памет

K: Водач за многофункционалната тава

Поставете многофункционалната тава тук.

L: Отделение за съхранение на многофункционалната тава

Многофункционалната тава, доставена с принтера, може да бъде прибрана тук.

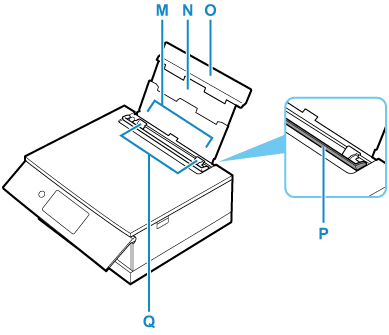

M: Задна тава

Заредете хартия тук. Два или повече листове от един и същ формат и тип хартия могат да се заредят наведнъж и да се подават автоматично един по един.

• Зареждане на хартия в задната тава
• Зареждане на пликове в задната тава

N: Подложка за хартия

Изтеглете, за да заредите хартия в задната тава.

O: Капак на задната тава

Отворете, за да заредите хартия в задната тава.

P: Капак на гнездото за подаване

Предпазва гнездото за подаване от попадане на предмети в него.

Отворете го, за да плъзнете водачите за хартия, и го затворете преди печат.

Q: Водачи за хартия

Изравнете с двете страни на топчето хартия.
